Design pro aditivní výrobu

Nemyslete na to, jak se váš nápad zhmotní, ale jak smysluplný bude. S designem vám pomůže miliardy let vyspělá architektura přírody a umělá inteligence.

Co kdyby vaše díly fungovaly stejně dobře jako vypadaly?
Design pro Aditivní Výrobu (DfAM)

Co kdyby vaše díly fungovaly stejně dobře jako vypadaly?

Biomimetický design inspirovaný přírodou? Použijte ve svém designu, strukturu listu stromu nebo lehkost ptačí kosti. Navrhujte design dílů s myšlenkou, že ho vyrobí aditivní technologie a můžete tak dosáhnout maximálního potenciálu pro vaše inovace.

I. Analýza

I. Analýza

Jak zajistit nejvyšší možnou kvalitu? Bude výsledek nákladově efektivní? Známe okrajových podmínky, požadavky, preference? Než se pustíme do navrhování nového dílu, musíme mít jistotu, že to bude dávat smysl.

II. Design

II. Design

Po analýze máme všechny potřebné vstupní informace.

Nic už nám nebrání začít s  konstrukčním návrhem.

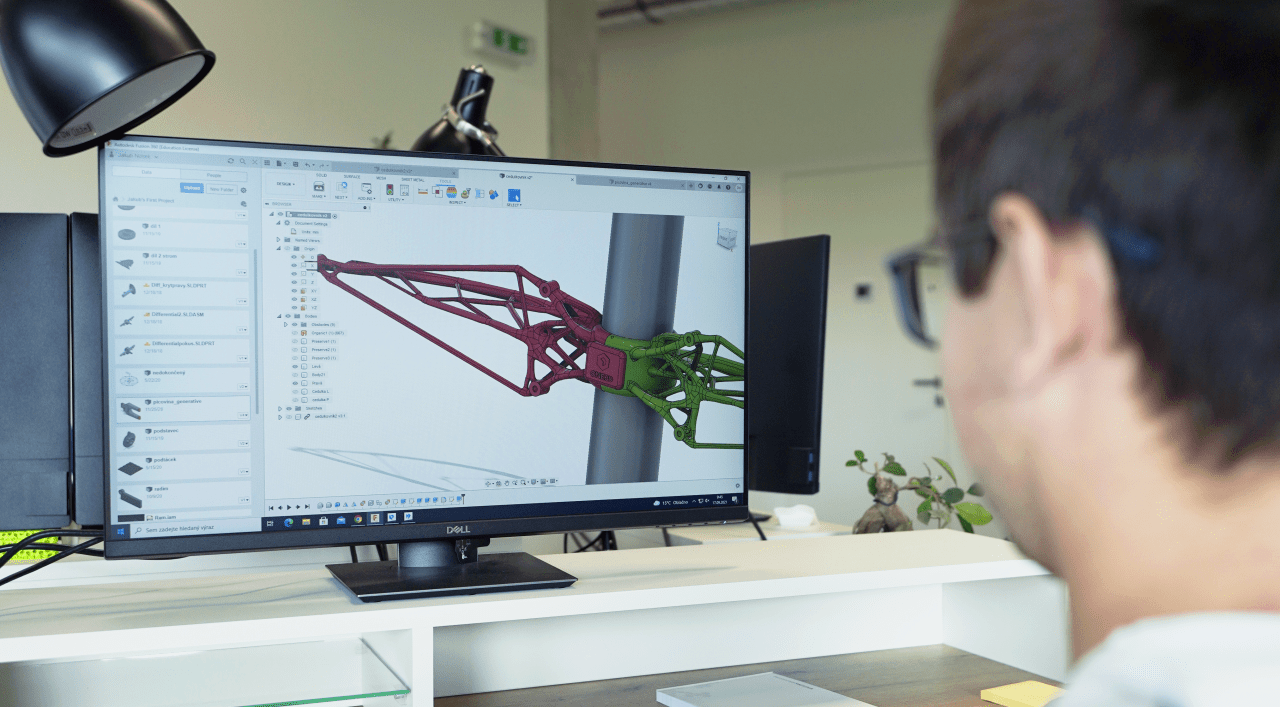

Od prvotního konceptu se dostaneme postupně přes optimalizaci a vizualizaci až k finální podobě dílu.

III. Výroba

III. Výroba

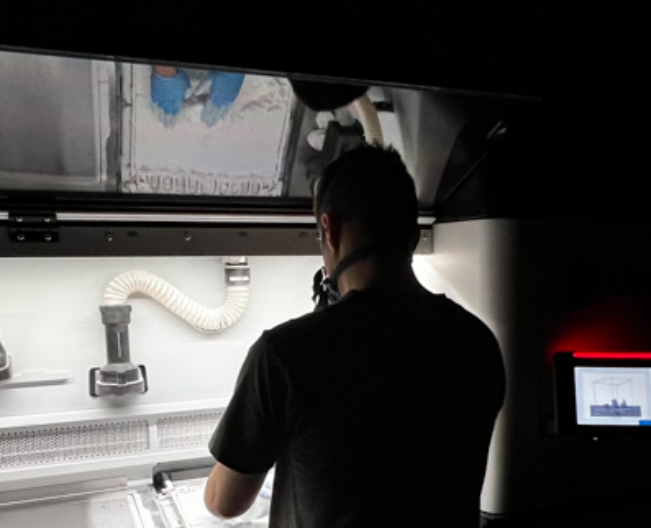

Nastavíme orientaci dílu, zvolíme systém podpor a díl nám začne vrstvu po vrstvě růst před očima. Vyrobený díl už zbývá jen povrchově upravit. Vyberete si chemické vyhlazení, pokovení, lakování nebo barvení? Nárokům se meze nekladou.

I. ANALÝZA

3 kroková analýza, se kterou nešlápnete vedle

1. Určení vhodnosti dílu 2. Výběr materiálu a technologie Zvolení přístupu k tvorbě designu
1 1. Určení vhodnosti dílu

1. Určení vhodnosti dílu

Tvarová složitost, počet kusů k výrobě, míra přidané hodnoty, velikost dílu, nebo typ zatížení. Vstupních parametrů dílů může být mnoho a není je radno podcenit. Společně identifikujeme ve vašem portfoliu díly, které budou mít z aditivní výroby jednoznačný užitek. Identifikaci můžete ale zvládnout i sami. Potřebné dovednosti si můžete osvojit na našem workshopu.

2 2. Výběr materiálu a technologie

2. Výběr materiálu a technologie

Tentýž díl můžete vyrobit z různých materiálů i s pomocí různých technologií. Jak si vybrat ideální materiál i technologii? V této fázi přihlížíme především k nárokům na funkčnost a vzhled. Následně vám doporučíme vhodnou kombinaci materiálutechnologie včetně ideálního post-procesingu pro dosažení optimálního výsledku.

3 Zvolení přístupu k tvorbě designu

Zvolení přístupu k tvorbě designu

Máte vybraný díl i to, jak a z čeho ho budete chtít vyrábět? Skvěle, na závěr přichází na řadu otázka jeho designu. Můžete volit hned ze 3 možností. Tvar dílu neoptimalizovat, částečně upravit design nebo přistoupit ke kompletnímu redesignu. Každý přístup má své a pro a proti. Se správným výběrem vám nejen pomůžeme, ale klidně vám poskytneme i vlastní konruktéry a vytvoříme návrh společně.

II. DESIGN

Optimalizovat nebo ne?
To je, oč v AM designu běží

Výroba bez optimalizace



Ctrl-C + Ctrl-V. Přístup využívaný hlavně při rapid prototypingu, při výrobě testovacích dílů a dílů, u kterých není nutná tvarová změna.



  • Rychlé ověření návrhu
  • Výroba přípravků, forem a nástrojů

Částečná úprava designu



Úprava designu v podobě odlehčení dílu při zachování jeho funkčnosti a mechanických vlastností. Další možností je výroba jednoho kusu místo několika součástí.



  • Odlehčení dílu
  • Snížení nákladů

Kompletní redesign



Pokud chceme z aditivní výroby vytěžit maximum, vyplatí se kompletní redesign. Z původního dílu se převezmou pouze okrajové podmínky a celý díl se navrhne znovu pomocí konstrukčních nástrojů pro aditivní výrobu.



  • Vylepšení vlastností pomocí AM designu
  • Dlouhodobé snížení nákladů
Optimalizovat nebo ne? <br> To je, oč v AM designu běží
Případové studie

Společně tvoříme
nová konstrukční pravidla

Obzor – zakládací kostky
Strojírenství

Stojí půlku, váží desetinu

Strukturou včelí plástve pro zakládací kostku jsme snížili náklady a ulehčili rukám obsluhy lisu.

Zjistit více
Modely budov pro ZKW a AUFEER DESIGN
Ostatní

Detaily jsou důležité

Vyrobili jsme detailní modely budov v měřítku 1:400. Nechybí jim prostorné parkoviště, stromy ani sebemenší detaily.

Zjistit více
Disk pro VŠB-TUO
Automotive

Když hmotnost rozhoduje

Pomohli jsme s výzkumem nového moto disku. Je stejně tuhý jako standardní disky, ale mnohem lehčí.

Zjistit více
